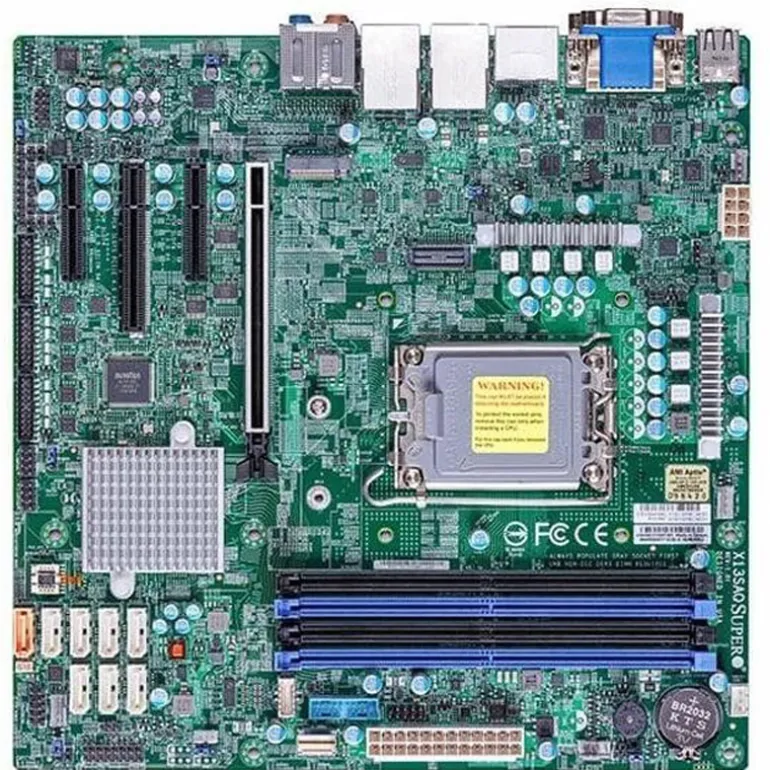

Placa Base Supermicro MBD-X13SAQ-B Socket 1700

General

• Marca / fabricante: Supermicro

• Modelo / referencia: MBD-X13SAQ-B (X13SAQ)

• Formato: Micro-ATX

• Dimensiones: 9,6″ x 9,6″ (24,38 x 24,38 cm)

Procesador

• Socket: LGA1700 (1 zócalo)

• CPU compatibles: Intel® Core鈩ª Gen)

• TDP CPU soportado: hasta 125W

• Núcleos: hasta 16

Chipset y dispositivos integrados

• Chipset: Intel® Q670E

• Red: Doble LAN con Intel® Ethernet i225LM

• SATA / RAID: Controlador Intel Q670E con 8x SATA3 (6Gbps) y RAID 0/1/5/10

Memoria

• Ranuras: 4x DIMM

• Capacidad máxima: hasta 128GB

• Tipo: UDIMM DDR5 (sin búfer)

• Velocidades indicadas: 4000 / 3200 / 2933 / 2666 MHz

• Tamaños DIMM: 4GB / 8GB / 16GB / 32GB

• Voltaje: 1,1V

Almacenamiento

• SATA: 8x SATA3 (6Gbps)

Puertos y conectores (E/S)

• USB 2.0: 4 (2 traseros tipo A + 2 por header)

• USB 3.1 Gen2: 4 (2 traseros tipo A + 2 por header)

• USB 3.1 Gen1: 2 (por header)

• USB 3.2 Gen2x2: 2 (2 traseros tipo C)

• Vídeo: 1x VGA + 1x DVI-D + 1x DisplayPort 1.4a + 1x HDMI 2.0b

• Serie: 6x COM (2 cabeceras + 4 cabeceras)

• TPM: cabecera TPM + chip TPM

Ranuras de expansión

• PCIe 5.0 x16: 1

• PCIe 4.0 x4: 1 (en ranura x8)

• PCIe 3.0 x4: 1

• PCIe 3.0 x2: 1 (en ranura x4)

• SlimSAS (PCIe 4.0 x4): 1

M.2

• M.2: 1x (PCIe 4.0 x4)

• Formato: 2280 / 22110

• Key: M-Key

BIOS

• Tipo: AMI UEFI

• Funciones: ACPI 6.1, SMBIOS 3.0 o posterior, PCI FW 3.0, UEFI 2.7, despertar RTC

Administración

• Software: SuperDoctor® 5, AMT, vPro

• Gestión: Wake-on-LAN, Watchdog

• Energía: recuperación tras corte AC, gestión ACPI, conector ATX Power, soporte para disparos térmicos CPU

Monitorización de salud

• Voltajes/estado: VBAT, PCH 1,05V, +5V standby, +5V, +3,3V, +12V, +1,8V, +1,5V, +1,35V, tacómetro (4 ventiladores)

• LED: LED de encendido

• Temperatura: CPU y chasis, soporte disparos térmicos CPU

• Ventiladores: 4 conectores 4 pines (hasta 4 ventiladores)

• Extras: RoHS, intrusión de chasis, conector ATX Power, gestión ACPI, conector M.2 NGFF

Entorno operativo

• Temperatura (operación): 0°C 鈥°C

• Temperatura (no operativo): -40°C 鈥°C

• Humedad (operación): 10% 鈥ón)

• Humedad (no operativo): 5% 鈥ón)
