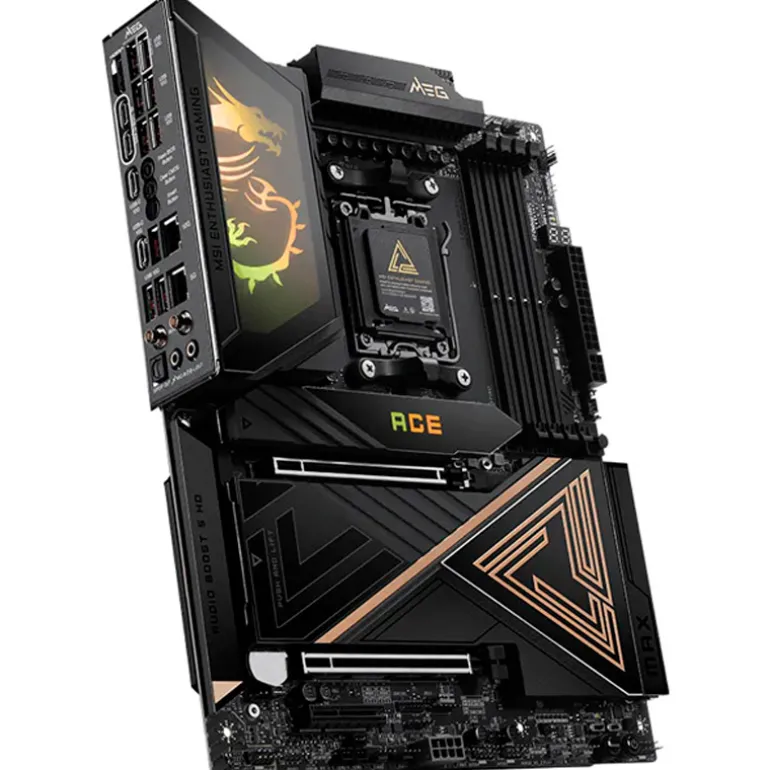

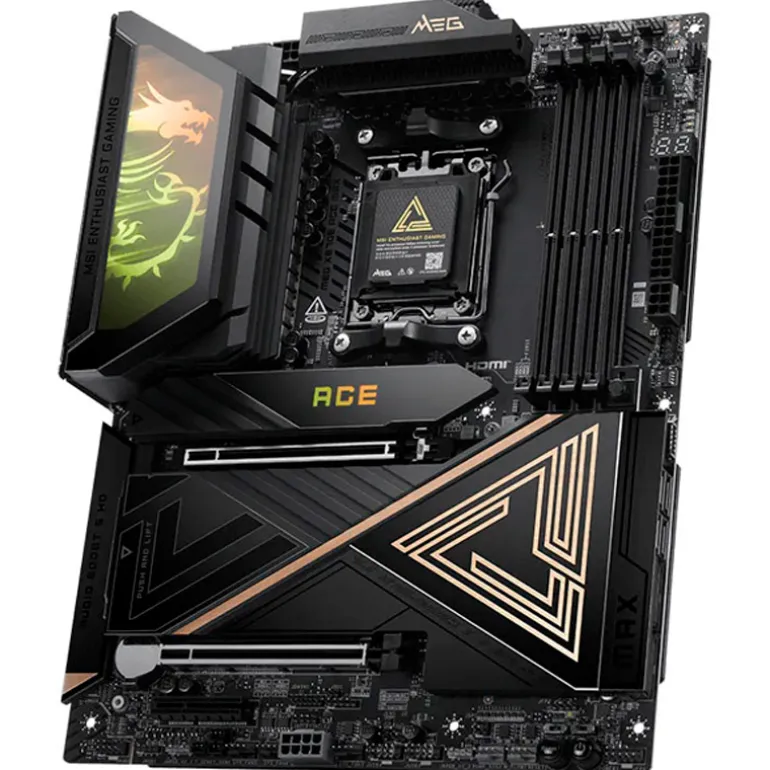

Placa Base MSI MEG X870E ACE MAX Socket AM5

Chipset

• AMD X870E

Socket / CPU

• Socket AM5

• Compatible con AMD Ryzen鈩

Memoria RAM

• 4x DDR5 UDIMM

• Capacidad máxima: 256GB

• Frecuencias:

  • 9000~5600 MT/s (OC)

  • 5600~4800 MT/s (JEDEC)

• Compatible con AMD EXPO鈩>

• Compatible con Dual Channel

• Compatible con memoria no-ECC / unbuffered

• Compatible con CUDIMM (modo bypass del clock driver)

• OC máximo orientativo (Ryzen 9000):

  • 1DPC 1R: hasta 8400+ MT/s

  • 1DPC 2R: hasta 6400+ MT/s

  • 2DPC 1R: hasta 6400+ MT/s

  • 2DPC 2R: hasta 6400+ MT/s

• Compatibilidad y velocidad final según CPU, BIOS y QVL

Gráficos integrados (salidas)

• 1x HDMI鈩

• 2x USB4 Type-C con DisplayPort 1.4 HBR3 (hasta 4K@120Hz)*

• *Disponible solo con CPU con gráficos integrados

• **Las especificaciones de vídeo pueden variar según CPU

Ranuras de expansión

• 2x PCIe x16 + 1x PCIe x4

• PCI_E1 (CPU): PCIe 5.0 x16

• PCI_E2 (CPU): PCIe 5.0 x8

• PCI_E3 (CPU): PCIe 5.0 x4

• Configuración PCI_E1/PCI_E2:

  • Ryzen 9000/7000: x16/x0 o x8/x8 (PCIe 5.0)

  • Ryzen 8700/8600/8400: x8/x0 (PCIe 4.0)

  • Ryzen 8500/8300: x4/x0 (PCIe 4.0)

• Nota de recursos compartidos:

  • PCI_E3 y M.2_1 comparten ancho de banda

  • M.2_1 puede bajar a x2 si PCI_E3 está ocupado

  • En BIOS se puede forzar x4, desactivando el recurso compartido correspondiente

Audio

• Realtek ALC4082 + ESS9219Q Combo DAC/HPA

• Audio HD 7.1

• Salida S/PDIF

• Reproducción hasta 32-bit/384kHz en panel frontal

Almacenamiento

• 5x M.2 + 4x SATA 6Gb/s

• M.2_1 (CPU): hasta PCIe 5.0 x4 (2280/2260)

• M.2_2 (CPU): hasta PCIe 5.0 x4 (2280/2260)

• M.2_3 (chipset): hasta PCIe 4.0 x4 (22110/2280)

• M.2_4 (chipset): hasta PCIe 4.0 x4 (2280/2260)

• M.2_5 (chipset): hasta PCIe 4.0 x4 (2280)

• Restricciones clave:

  • M.2_2 no disponible con Ryzen 8500/8300

  • M.2_1 comparte líneas con PCI_E3

  • USB 40Gbps Type-C comparte ancho de banda con M.2_2

RAID

• SATA: RAID 0 / 1 / 10

• M.2 NVMe: RAID 0 / 1 / 5 / 10

• RAID 5/10 en NVMe solo con Ryzen 9000/7000

USB (totales)

• 4x USB 2.0 (frontales)

• 4x USB 5Gbps Type-A (frontales)

• 9x USB 10Gbps Type-A (traseros)

• 2x USB 10Gbps Type-C (traseros)

• 1x USB 20Gbps Type-C (frontal)

• 2x USB 40Gbps Type-C (traseros)

• Notas:

  • En Ryzen 8500/8300, USB 40Gbps Type-C puede operar a PCIe 4.0 x2

  • USB 40Gbps Type-C comparte ancho de banda con M.2_2

Red cableada

• 1x Marvell AQC113CS 10GbE

• 1x Realtek 8126 5GbE

Wi-Fi / Bluetooth

• Wi-Fi 7 (módulo preinstalado en M.2 Key-E)

• MU-MIMO TX/RX

• 2.4 / 5 / 6 GHz (320MHz) hasta 5,8Gbps*

• Estándares 802.11 a/b/g/n/ac/ax/be

• Bluetooth 5.4** + MLO + 4KQAM

• *6GHz según normativa regional; habilitación según versión de Windows 11

• **Disponibilidad de BT 5.4 sujeta al calendario de soporte del sistema

Conectores internos

• 1x ATX_PWR

• 2x CPU_PWR

• 1x PCIE_PWR (8 pines)

• 1x PD_PWR1 (carga rápida frontal Type-C)

• 1x CPU_FAN

• 2x PUMP/SYS_FAN combo

• 5x SYS_FAN

• 1x EZ Conn-header (JAF_2)

• 2x JFP (panel frontal)

• 1x JCI (intrusión chasis)

• 1x flow meter header

• 1x JAUD (audio frontal)

• 2x T_SEN (sensores térmicos)

• 1x JDASH

• 3x JARGB_V2 (ARGB)

• 1x JRGB (RGB 12V)

• 1x TPM (TPM 2.0)

• 2x JBCLK (Direct OC)

• V-Check points

• Headers USB internos:

  • 4 puertos USB 2.0

  • 4 puertos USB 5Gbps Type-A

  • 1 puerto USB 20Gbps Type-C

LED / Diagnóstico

• 1x EZ Digi-Debug LED

• 4x EZ Debug LED

• 1x EZ Memory Detection LED

• 1x EZ Control Switch LED

Sistema operativo

• Windows 11 64-bit

Formato

• ATX

• 243,84 x 304,8 mm
