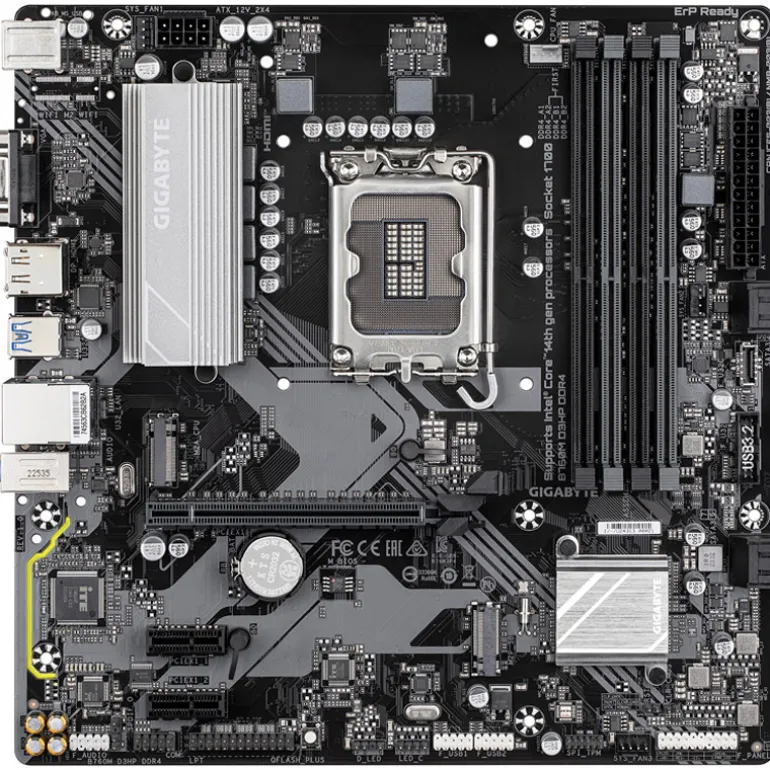

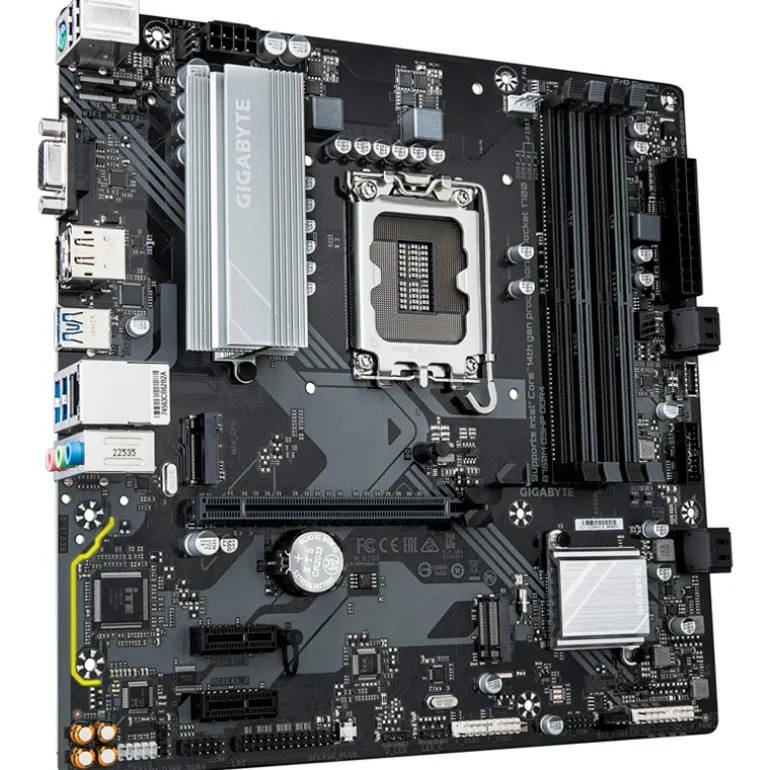

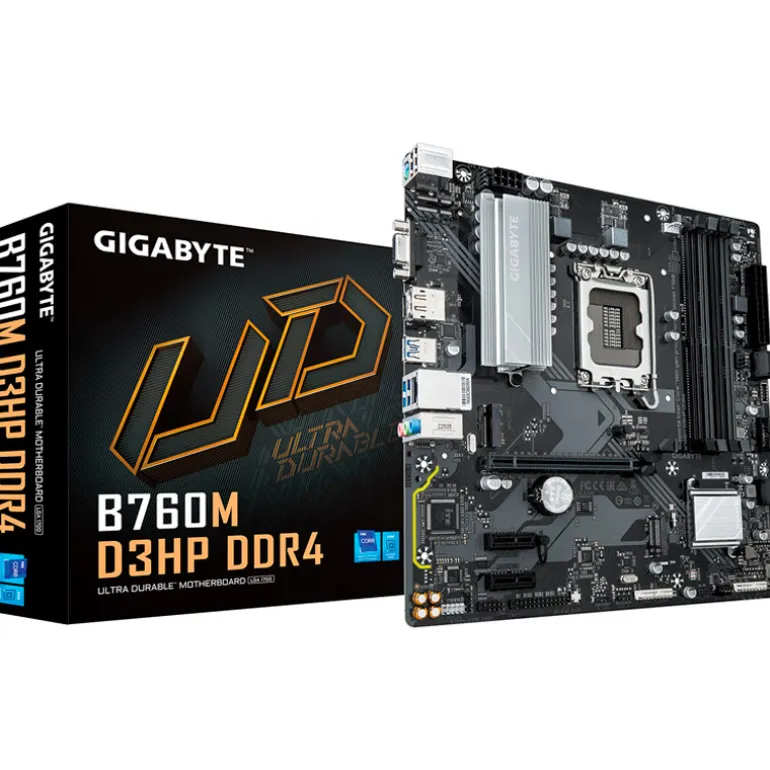

Placa Base Gigabyte B760M D3HP D4 Socket 1700

Procesador (CPU)

• Socket: LGA1700
• Compatibilidad:
  • Intel® Core鈩® Gold y Celeron® de 14.ª, 13.ª y 12.ª generación
• Caché L3: Varía según la CPU
• Lista de compatibilidad: Consultar en el sitio web de Gigabyte

Chipset

• Modelo: Intel® B760 Express

Memoria

• Compatibilidad: DDR4 5333 (OC) / 5133 (OC) / 5000 (OC) / 4933 (OC) / 4800 (OC) / 4700 (OC) / 4600 (OC) / 4500 (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200 / 3000 / 2933 / 2666 / 2400 / 2133 MT/s
• Zócalos DIMM: 4 x DDR4
• Capacidad máxima: 128 GB (32 GB por módulo)
• Arquitectura de memoria: Doble canal
• Compatibilidad con memoria:
  • Módulos DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC)
  • Módulos DIMM 1Rx8/2Rx8/1Rx16 sin búfer no ECC
  • Intel XMP (Extreme Memory Profile)
• Nota: La configuración de la CPU y la memoria puede afectar la compatibilidad, la velocidad y el número de módulos DRAM admitidos.

Gráficos Integrados

• Procesador gráfico integrado: Intel® HD Graphics
• Salida de video:
  • 1 x D-Sub: Resolución máxima 1920×1200@60 Hz
  • 1 x HDMI: Resolución máxima 4096×2160@60 Hz (HDMI 2.1, HDCP 2.3)
  • 1 x DisplayPort: Resolución máxima 4096×2304@60 Hz (DisplayPort 1.2, HDCP 2.3)
• Compatibilidad: Soporta hasta 3 pantallas simultáneamente (las especificaciones varían según la CPU instalada).

Audio

• Códec: Realtek® HD Audio
• Canales: 2/4/5.1/7.1 configurables mediante software
• Funciones adicionales:
  • Compatibilidad con S/PDIF Out

Red (LAN)

• Chipset: Realtek® GbE LAN (1 Gbps/100 Mbps/10 Mbps)

Ranuras de Expansión

• PCIe x16 (CPU):
  • 1 x PCIe 4.0 x16 (solo admite una tarjeta gráfica o un SSD NVMe)
• PCIe x1 (Chipset):
  • 2 x PCIe 3.0 x1

Almacenamiento

• M.2 (CPU):
  • 1 x M.2 (Socket 3, M Key, tipo 2280)
  • Compatible con SSD PCIe 4.0 x4/x2 (M2A_CPU)
• M.2 (Chipset):
  • 1 x M.2 (Socket 3, M Key, tipo 2280)
  • Compatible con SSD PCIe 4.0 x4/x2 (M2P_SB)
• SATA:
  • 4 x SATA 6Gb/s
• Compatibilidad RAID:
  • RAID 0, RAID 1, RAID 5 y RAID 10 para almacenamiento SATA

Puertos USB

• Panel trasero:
  • 3 x USB 3.2 Gen 1
  • 2 x USB 2.0/1.1
• Internos:
  • 1 x USB Tipo-C (USB 3.2 Gen 1)
  • 5 x USB 3.2 Gen 1 (3 en el panel trasero, 2 mediante conector interno)
  • 4 x USB 2.0/1.1 (mediante cabezales internos)

Conectores Internos de E/S

• Alimentación:
  • 1 x Conector ATX de 24 pines
  • 1 x Conector ATX 12V de 8 pines
• Ventiladores e Iluminación:
  • 1 x Cabezal de ventilador de CPU
  • 3 x Cabezales de ventilador del sistema
  • 1 x Cabezal de tira LED direccionable
  • 1 x Cabezal de tira LED RGB
• Almacenamiento:
  • 2 x Conectores M.2
  • 4 x Conectores SATA 6Gb/s
• USB y Audio:
  • 1 x Conector USB Tipo-C (USB 3.2 Gen 1)
  • 1 x Conector USB 3.2 Gen 1
  • 2 x Encabezados USB 2.0/1.1
  • 1 x Conector de audio del panel frontal
  • 1 x Encabezado de puerto serie
  • 1 x Encabezado de puerto paralelo
  • 1 x Cabezal de salida S/PDIF
• Otros:
  • 1 x Encabezado del módulo TPM (solo módulos GC-TPM2.0 SPI)
  • 1 x Botón Q-Flash Plus
  • 1 x Puente de reinicio
  • 1 x Puente Clear CMOS

Conectores del Panel Trasero

• 2 x USB 2.0/1.1
• 1 x Puerto PS/2 (teclado/ratón)
• 1 x Puerto D-Sub
• 1 x DisplayPort
• 1 x HDMI
• 3 x USB 3.2 Gen 1
• 1 x RJ-45 (LAN 1 Gbps)
• 3 x Conectores de audio

Controlador de E/S

• Chipset: iTE®

Monitoreo de Hardware

• Detección de:
  • Voltaje
  • Temperatura
  • Velocidad de ventiladores
  • Caudal de refrigeración por agua
• Funciones adicionales:
  • Advertencia de fallos en ventiladores
  • Control de velocidad de ventiladores (según compatibilidad con el ventilador instalado)

BIOS

• Capacidad: 1 x 128 Mbit Flash
• Interfaz: AMI UEFI BIOS
• Compatibilidad: PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Funciones Especiales

• Compatibilidad con Gigabyte Control Center (GCC) (Funciones varían según el modelo de la placa base)
• Compatibilidad con Q-Flash y Q-Flash Plus

Software Incluido

• Norton Internet Security (versión OEM)
• Software de gestión de ancho de banda LAN

Compatibilidad con Sistemas Operativos

• Windows 11 de 64 bits
• Windows 10 de 64 bits

Factor de Forma y Dimensiones

• Formato: Micro-ATX
• Dimensiones: 24.4 cm x 24.4 cm
