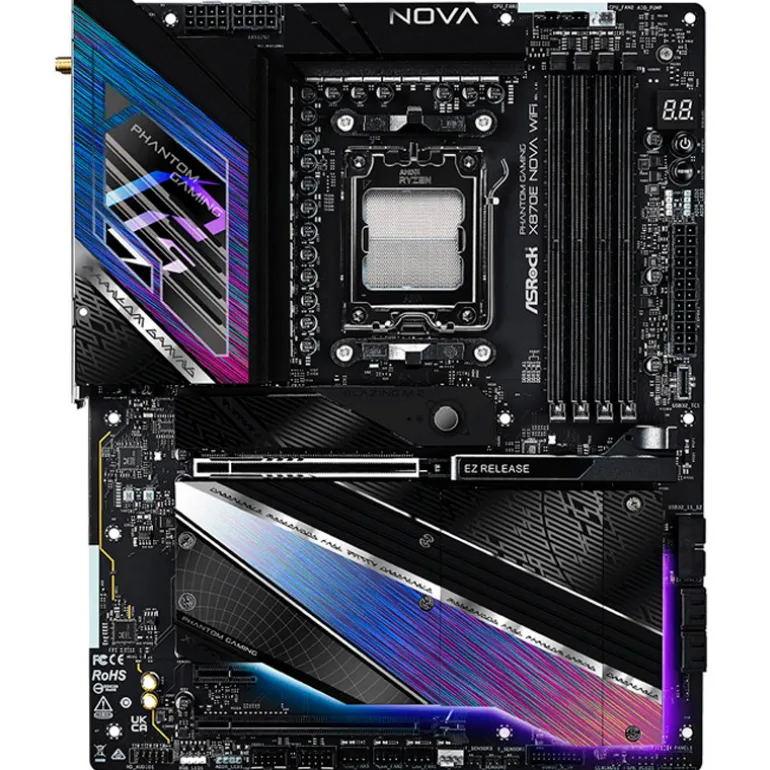

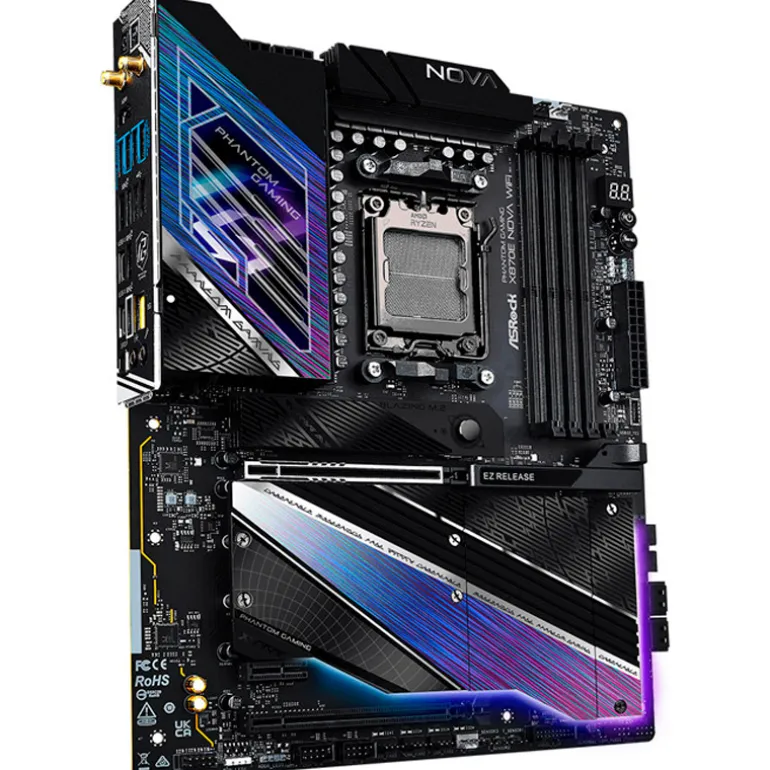

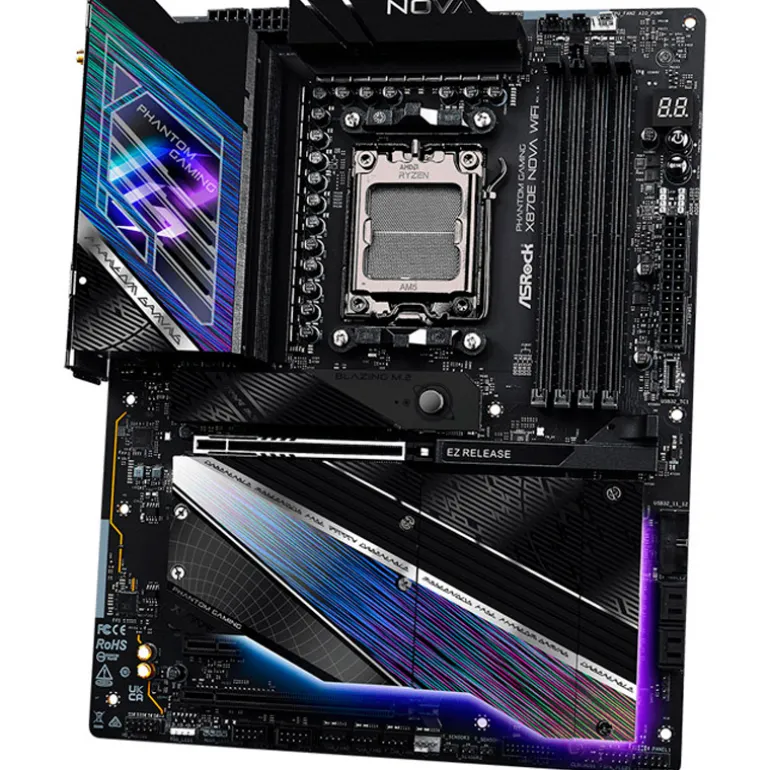

Placa Base ASRock Phantom Gaming X870E Nova WIFI Socket AM5

Audio

• Realtek ALC4082 (Audio USB)

• Audio HD 7.1 con protección de contenido

• PCB dedicada por canal R/L + Nahimic Audio

Red cableada (LAN)

• 5G LAN (10/100/1000/2.5G/5G): Realtek RTL8126

Red inalámbrica

• Wi-Fi 7 (802.11be) 2×2

• Bandas 2.4 / 5 / 6 GHz (según normativa/país) + 160 MHz en 6 GHz (según soporte)

• Bluetooth 5.4, MU-MIMO

• Nota: módulo Wi-Fi 7 compatible solo con Windows 11 (sin driver para Windows 10).

Ranuras de expansión

• CPU

  • 1 x PCIe 5.0 x16 (PCIE1)*

• Chipset

  • 1 x PCIe 3.0 x1 (PCIE2)

  • 1 x PCIe 3.0 x16 (PCIE3, modo x2)

  • 1 x M.2 Key-E vertical para módulo Wi-Fi/BT 2230
    * PCIE1: Gen5x16 (Ryzen 9000/7000), Gen4x8 (Ryzen 8000 Phoenix 1), Gen4x4 (Ryzen 8000 Phoenix 2).
    Si M2_5 está ocupado, PCIE3 se desactiva.

Almacenamiento

• M.2 (CPU)

  • 1 x Blazing M.2 (M2_1, Key M) PCIe 5.0 x4 (2280, 128 Gb/s)*

• M.2 (Chipset)

  • 3 x Hyper M.2 (M2_2 / M2_3 / M2_4) PCIe 4.0 x4 (2280, 64 Gb/s)

  • 1 x M.2 (M2_5) SATA3 6 Gb/s o PCIe 3.0 x2 (2280, 16 Gb/s)*

• SATA

  • 2 x SATA3 6 Gb/s (chipset)

  • • 2 x SATA3 6 Gb/s adicionales vía ASMedia ASM1061

• Prioridad M.2: M2_1 es prioridad.
  * M2_1: Gen5x4 (Ryzen 9000/7000) o Gen4x4 (Ryzen 8000 Phoenix 1/2).
  Si M2_5 está ocupado, PCIE3 se desactiva.

RAID

• SATA: RAID 0 / 1

• M.2 NVMe: RAID 0 / 1 / 10

USB

• CPU

  • 2 x USB4 Type-C (traseros, 40 Gb/s)

  • 2 x USB 3.2 Gen2 Type-A (traseros)

• Chipset

  • 1 x USB 3.2 Gen2x2 Type-C (frontal, 20 Gb/s)

  • 3 x USB 3.2 Gen2 Type-A (traseros)

  • 7 x USB 3.2 Gen1 Type-A (3 traseros + 4 frontales)

  • 6 x USB 2.0 (2 traseros + 4 frontales)

• Protección ESD: sí, en todos los puertos

Conectores internos

• 3 x termistor

• Power LED + Speaker

• 1 x RGB 12V (36W máx.)

• 3 x ARGB 5V (15W máx.)

• Ventiladores / bombas (Smart Fan):

  • 2 x CPU_FAN (4 pines)

  • 3 x CHA_FAN (4 pines)

  • 1 x AIO_FAN (4 pines)

  • 1 x W_PUMP (4 pines)

  • Potencia: CPU_FAN1 hasta 1A; el resto indicados hasta 3A (según ficha).

• Alimentación: 24-pin ATX + 2 x 8-pin 12V

• Audio frontal: conector dorado 15渭

• USB internos:

  • 2 x USB 2.0 headers (4 puertos)

  • 2 x USB 3.2 Gen1 headers (4 puertos)

  • 1 x USB-C frontal Gen2x2 20 Gb/s

• Diagnóstico / botones en placa:

  • Dr. Debug LED

  • Botón Power con LED

  • Botón Reset con LED

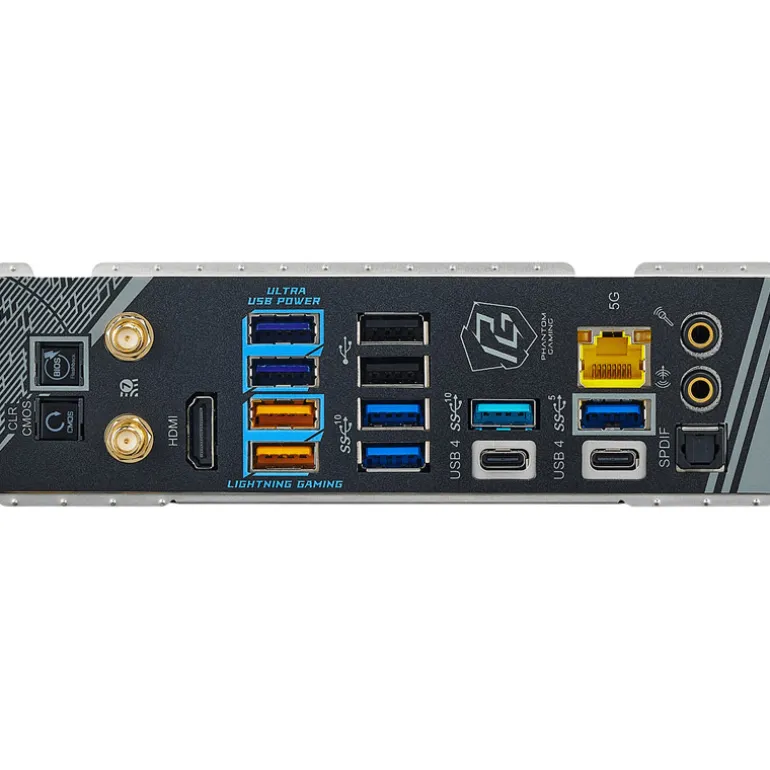

Panel trasero (E/S)

• 2 x conectores de antena

• 1 x HDMI

• 1 x S/PDIF óptico

• 2 x USB4 Type-C 40 Gb/s

• 5 x USB 3.2 Gen2 Type-A 10 Gb/s

• 3 x USB 3.2 Gen1 Type-A

• 2 x USB 2.0

• 1 x RJ-45 5G LAN

• Botón Clear CMOS

• Botón BIOS Flashback

• Audio: Line-out + Mic-in (conectores dorados)

• Carga: USB PD 3.0 hasta 5V/3A (15W) en el puerto indicado*

Software / UEFI

• ASRock Tuning (Phantom Gaming)

• ASRock Phantom Gaming LAN

• ASRock Polychrome SYNC

• ASRock EZ Mode / Full HD UEFI

• ASRock Auto Driver Installer

• ASRock Instant Flash

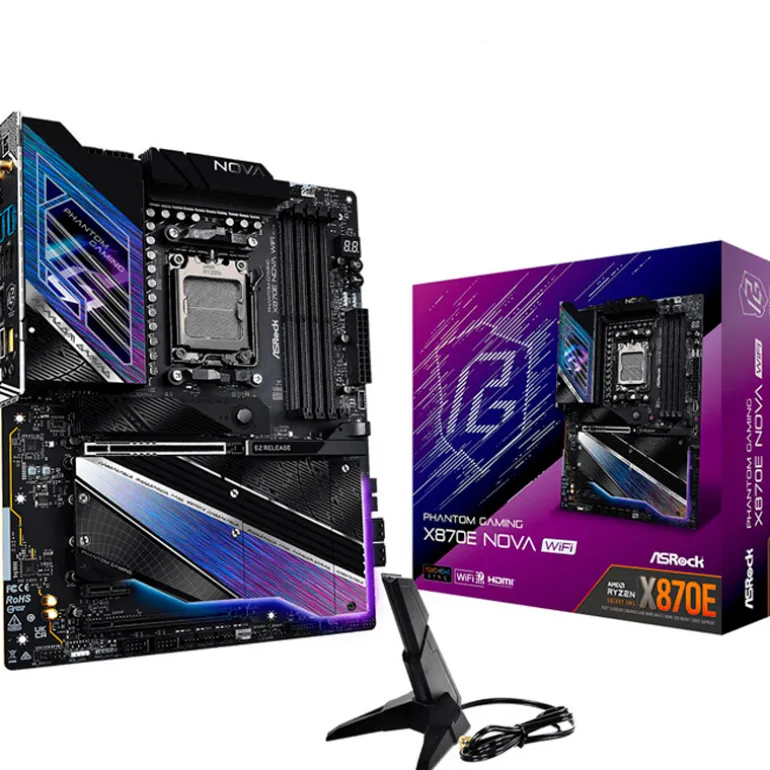

Accesorios

• 4 x cables SATA

• 1 x antena WiFi ASRock (2.4/5/6 GHz)

• 1 x cable divisor ARGB

• 3 x cables termistor

Formato y construcción

• ATX: 30,5 x 24,4 cm (12,0″ x 9,6″)

• PCB: 8 capas, cobre 2oz, low-loss 鈥渟erver-grade鈥>

Sistema operativo

• Windows 10 64-bit / Windows 11 64-bit (ojo: Wi-Fi 7 indicado solo para Win11)

Certificaciones

• FCC, CE

• Compatible ErP/EuP (requiere fuente compatible)
